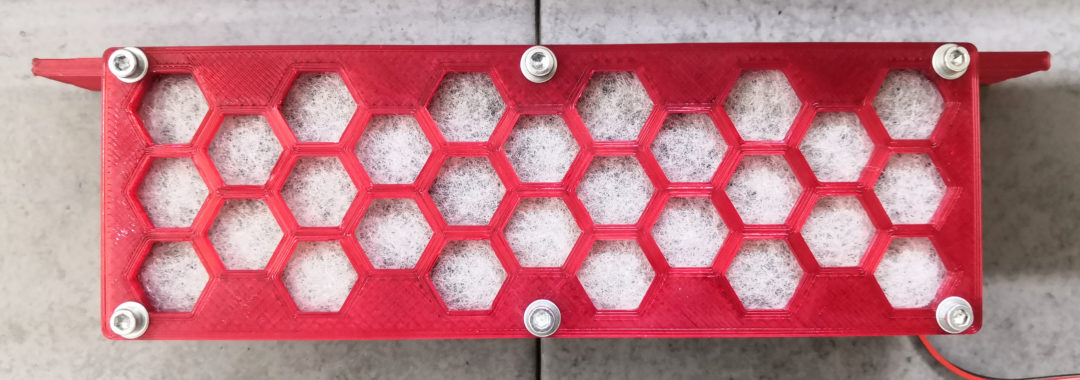

Při gravírování nebo řezání laserem dochází logicky k uvolňování dýmu a výparů. Pokud jde o čisté dřevo, může to být pro někoho i docela příjemná vůně, nicméně například kůže, ač přírodní materiál, až tak pěkně nevoní. Nemluvě o umělých materiálech či syntetických površích. Tento problém řeší vzduchový filtr. Každý nový projekt začíná nápadem, který se dál rozvíjí. Na jakém principu by měl filtr fungovat? Při rozvíjení nápadu pro sestrojení vzduchového filtru jsem uvažoval nad co nejjednodušší konstrukcí, nízkou cenou a vysokou efektivitou. Přestože výslednou efektivitu můžu ověřit pouze subjektivně „čicháním“ ve vnitřní komoře laseru. Filtrační materiál Pro jednoduché a cenově výhodné zařízení jsem zvolil uhlíkový filtr používaný v kuchyňské digestoři. Pochopitelně jsou i profesionálnější a určitě efektivnější materiály, ale v ceně toto řešení nemá konkurenci. Průtok vzduchu Pro průtok vzduchu jsem se rozhodl použít 3 radiální ventilátory 5015 na 12 V s pořizovací cenou necelé 3 USD. Návrh konstrukce Před realizací nápadu je nezbytný design výsledného produktu. Mechanické uspořádání jsem navrhl tak, že tři ventilátory jsou umístěny vedle sebe, na jedné straně přes uhlíkový filtr vzduch nasávají a bokem vyfukují zase ven. V původním návrhu jsem chtěl výstupní vzduch vést na druhou stranu komory LUFREE laseru, ovšem toto řešení mi nebylo doporučeno, protože … Pokračování textu Vzduchový filtr
