Světelná cedule „TAKE“

Další spolupráce s Patrikem Polákem začala obvyklým dotazem zda bych něco neuměl vyrobit… Tentokrát se jednalo o svítící nápis pro TAKE – production, který by v připravovaných podcastech svítil ve videích třeba uprostřed stolu.

LUFREE-logo Creativity


Každý nový projekt začíná nápadem, který se dál rozvíjí.

Za začátku jsme probrali snad všechny možnosti od neonů přes gravírování do akrylátové desky, 3D tisk, odlití nápisu z pryskyřice či betonu až po variantu frézovanou ze dřeva. Nakonec jsem navrhl zkusit něco úplně „nového“. Kombinaci dřeva, akrylátového plexiskla a tvrdé pěnové desky.

LUFREE-logo Design

Před realizací nápadu je nezbytný design výsledného produktu.

Návrh konstrukce

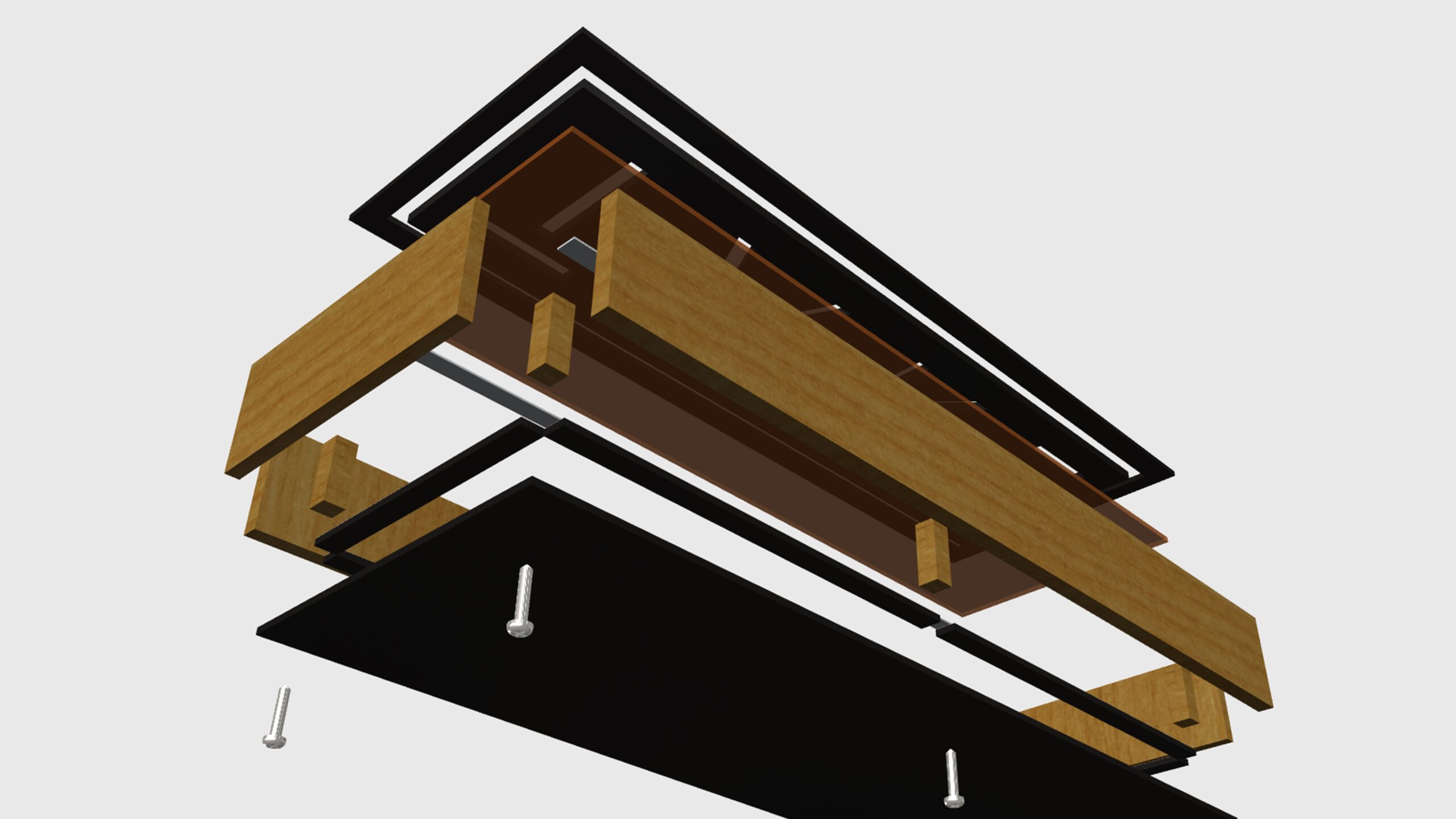

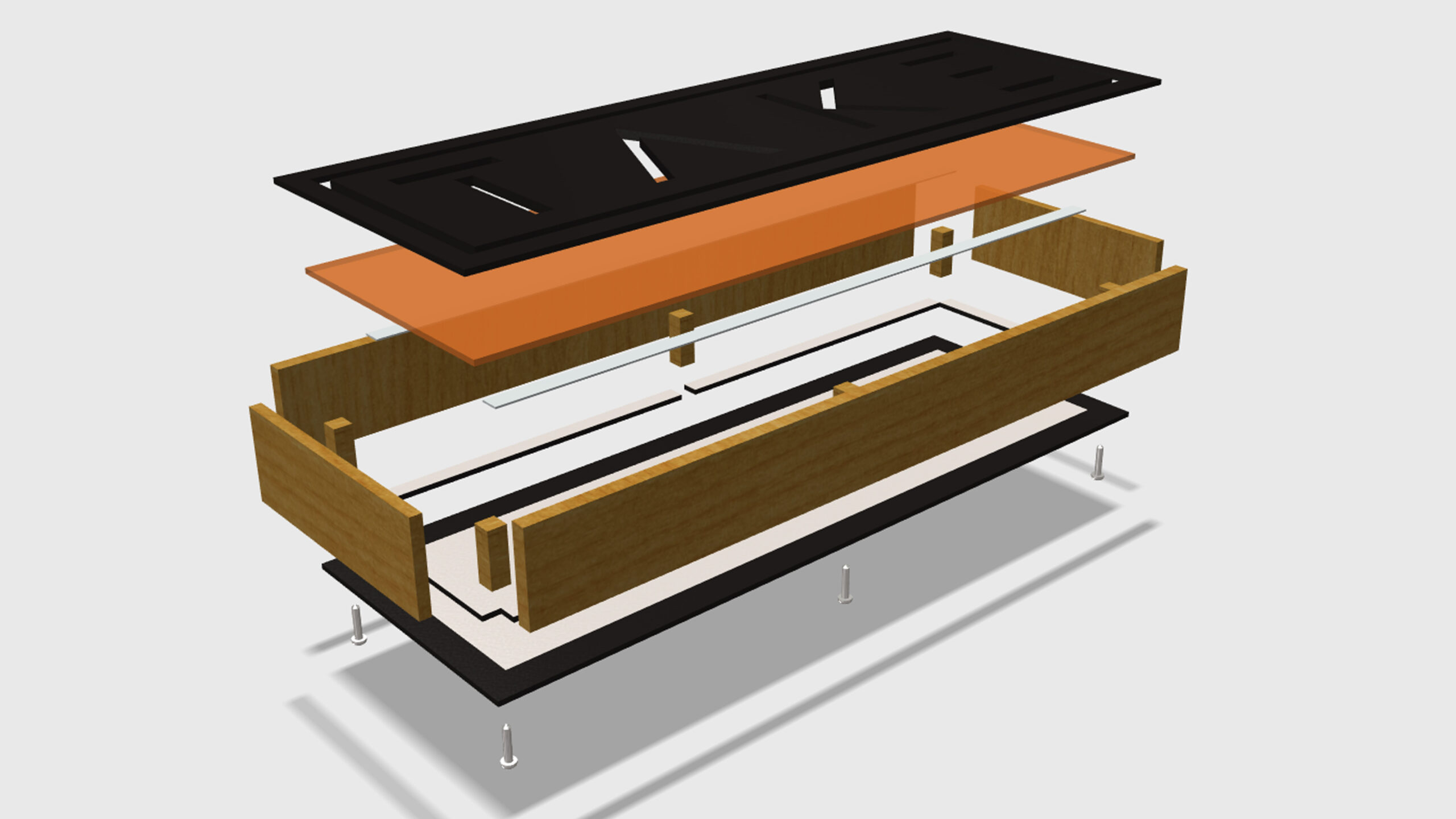

Myšlenka byla vytvořit rám ze dřeva, na kterém by byl samotný nápis vyřezaný laserem do plastové desky z tvrdé pěny. Za nápisem by se nacházelo oranžové akrylátové plexisklo, které zajistí požadovanou barvu světla a zároveň poslouží jako nosný prvek nápisu, který má kolem celého svého obvodu rámeček.

LUFREE-logo Technology

Pro realizaci projektu je třeba naplánovat technologie výroby nového produktu.

Celou ceduli jsme se rozhodl slepit bez použití hřebíků a vrutů. Jediné místo, kde jsou použity vruty je zadní kryt, aby bylo možné ho v případě potřeby servisu odšroubovat. Na dřevěný rám jsem použil lepidlo na dřevo 64A SOUDAL, které používám na lepení prakticky všech výrobků ze dřeva. Ostatní díly jsem lepil pomocí lepidla VEIDEC S-BOND 174.

LUFREE-logo Construction

Finální fází projektu je jeho fyzická realizace.

Rám cedule

V místech uchycení zadního krytu jsem k rámu ještě přilepil hranoly 10*10 mm, do kterých jsou vruty zašroubovány. V rozích rámu také hranoly zvyšují jeho pevnost.

Nápis TAKE

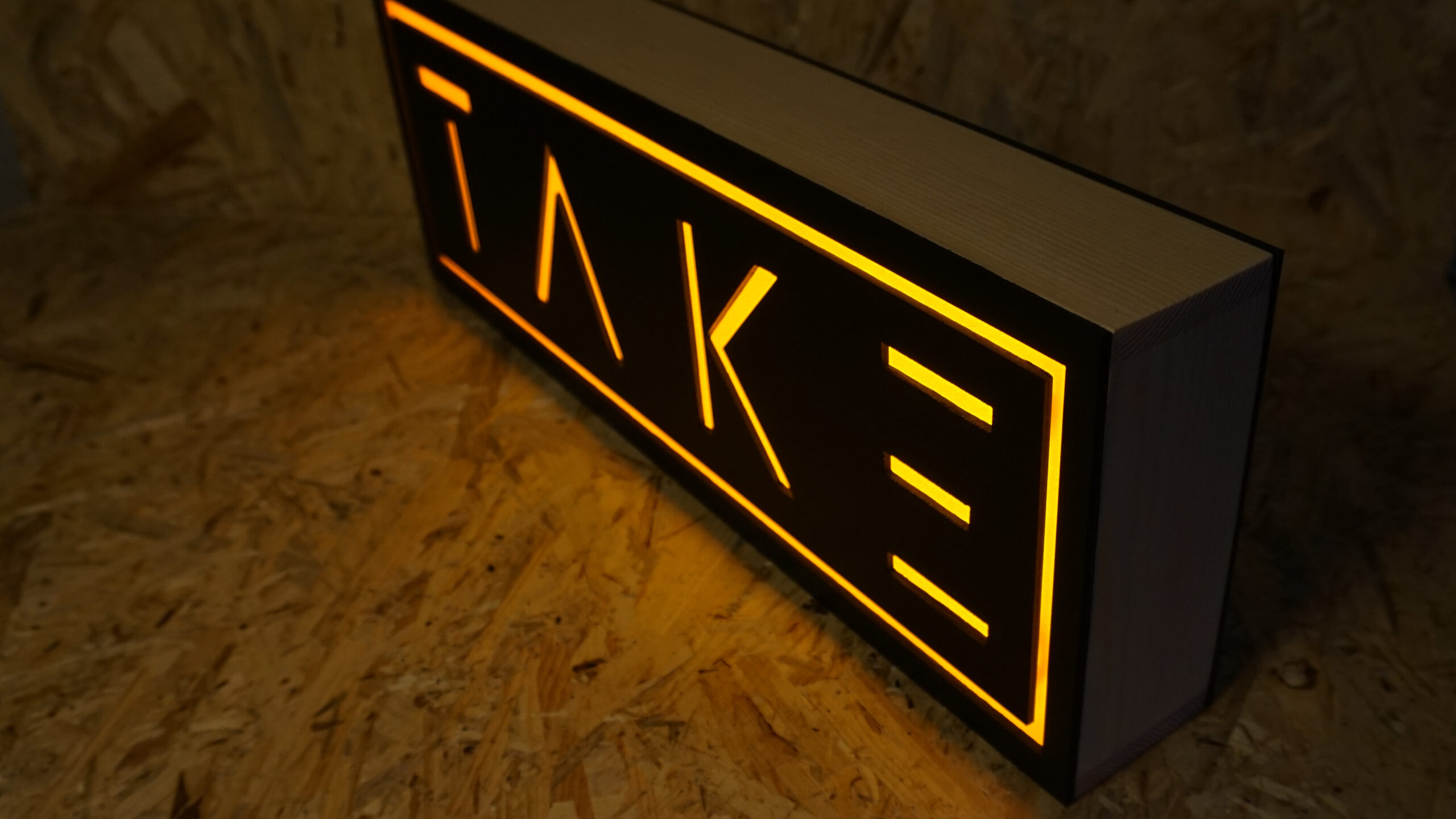

Jak už jsem napsal, rozhodl jsem se nápis do plastové desky vyřezat LUFREE laserem. V případě řezání plastu laserem je nutné opravdu dobré odvětrávání. Plastovou desku bylo nutné na pár místech doříznou nožem. Před nalepením nápisu jsem akrylátové plexisklo ještě přebrousil jemným smirkovým papírem, aby propouštělo světlo, ale nebylo skrz něj vidět dovnitř cedule. Na nosné akrylátové plexisklo jsem pak vyřezaný nápis nalepil pomocí lepidla VEIDEC S-BOND 174. Celé plexisklo s nápisem je k dřevěnému rámu připevněno také tímto lepidlem.

Zadní kryt cedule

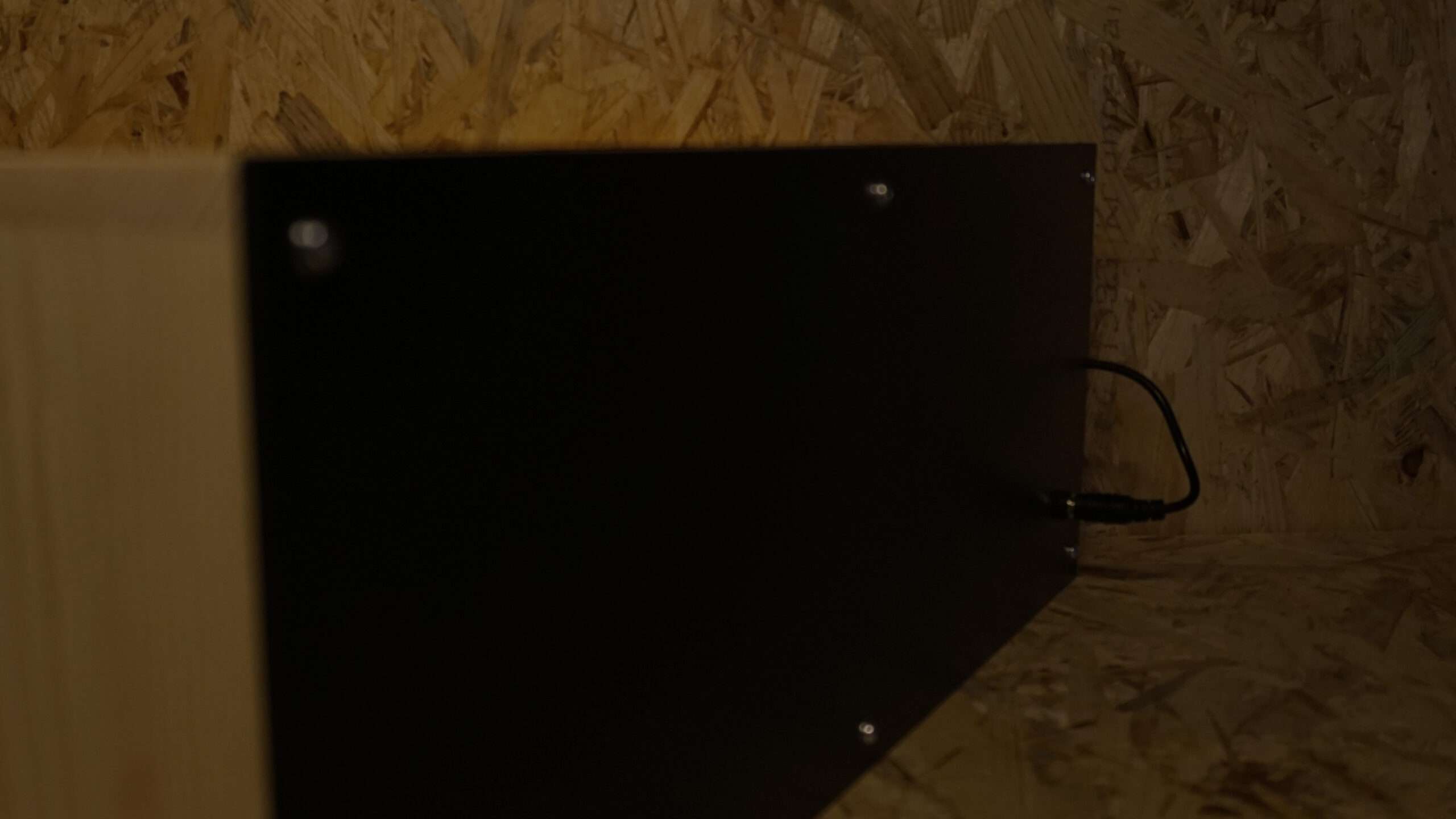

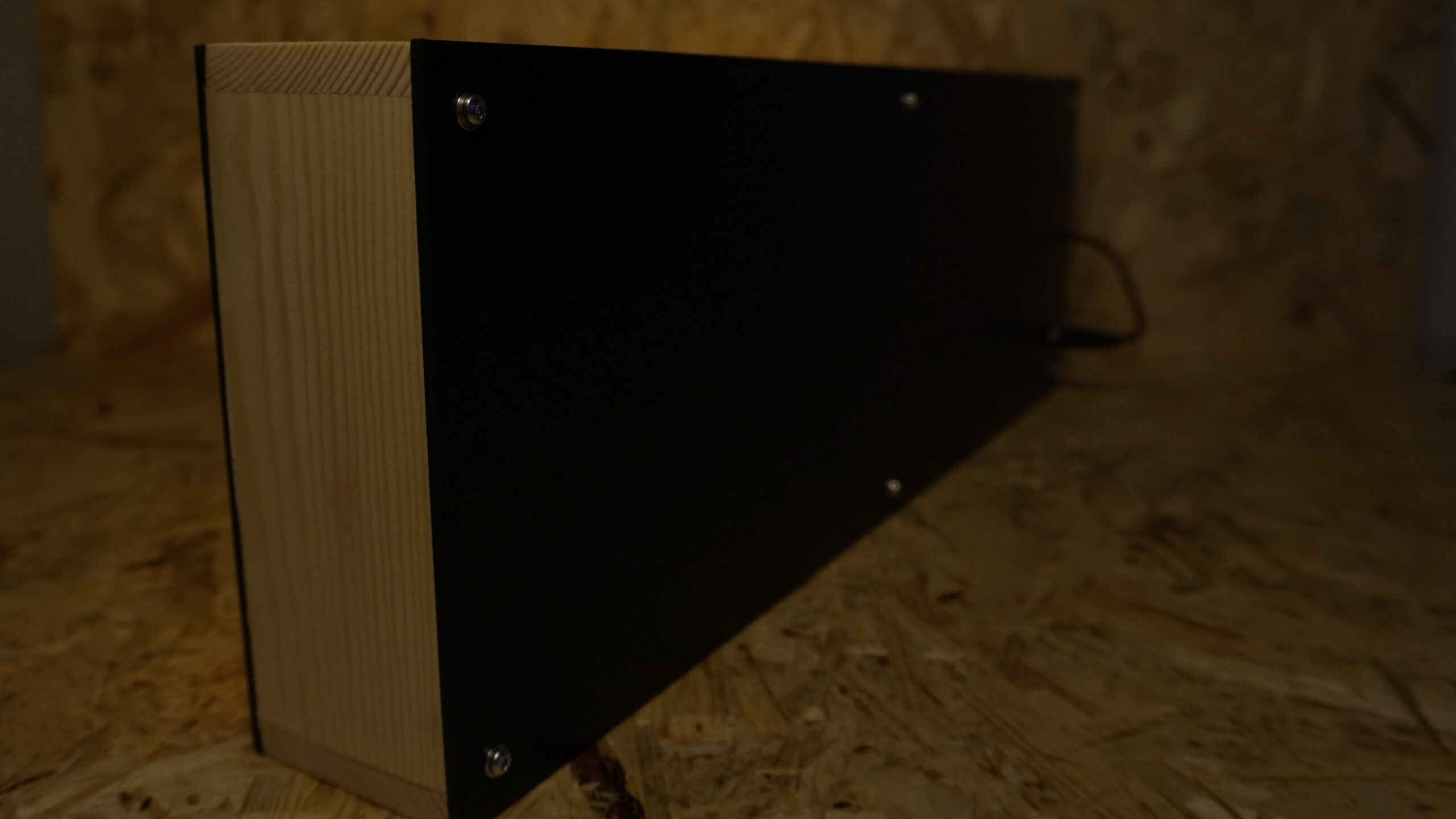

Aby světlo nezářilo mezi rámem a zadním krytem, nalepil jsem po obvodu ze zbytků plastu lem, díky kterému zadní kryt zapadne dovnitř rámu a žádné světlo tak neuniká. Zadní kryt jsem také pro větší odrazivost světla z LED pásků z vnitřní strany přestříkal bílou akrylovou barvou.

LED pásky

Aby nebyly vidět přes plexisklo jednotlivé LED, nalepil jsem LED pásky na přední nosné plexisklo tak, že směřují na zadní kryt, od kterého se světlo odráží a rozptyluje. Napájení je vyvedeno na konektor umístěný na zadním krytu, kam je možné připojit napájecí adaptér.
