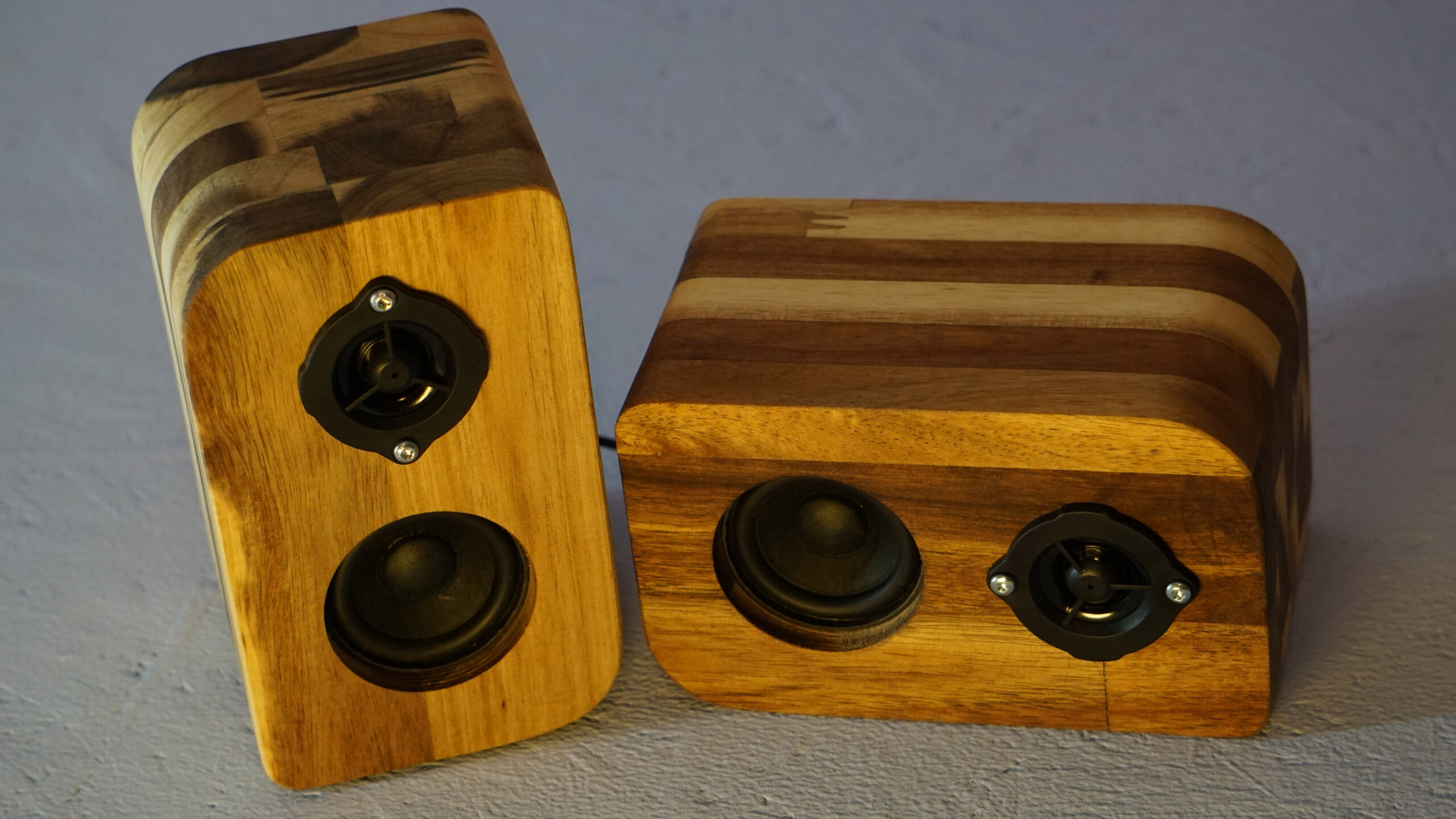

Když jsem si začal být jistější v modelování a přípravě podkladů pro CNC frézu, bylo na čase pustit se do dlouho plánovaného projektu, totiž bluetooth (BT) reproduktorů k PC. Stejně jako u dříve vyrobeného BT reproduktoru jsem zvolil metodu výroby lepením jednotlivých vrstev 18mm spárovky. Jen tentokrát jsem chtěl vyzkoušet akátové dřevo.
Výběr elektroniky
Po velice dobré zkušenosti z předchozího projektu BT reproduktoru jsem zvolil stejné širokopásmové reproduktory AIYIMA. Reproduktory zní skvěle, jen vyšší frekvence se zdají být trochu nevýrazné. Proto jsem se rozhodl doplnit je ještě o výškové reproduktory od stejného výrobce.

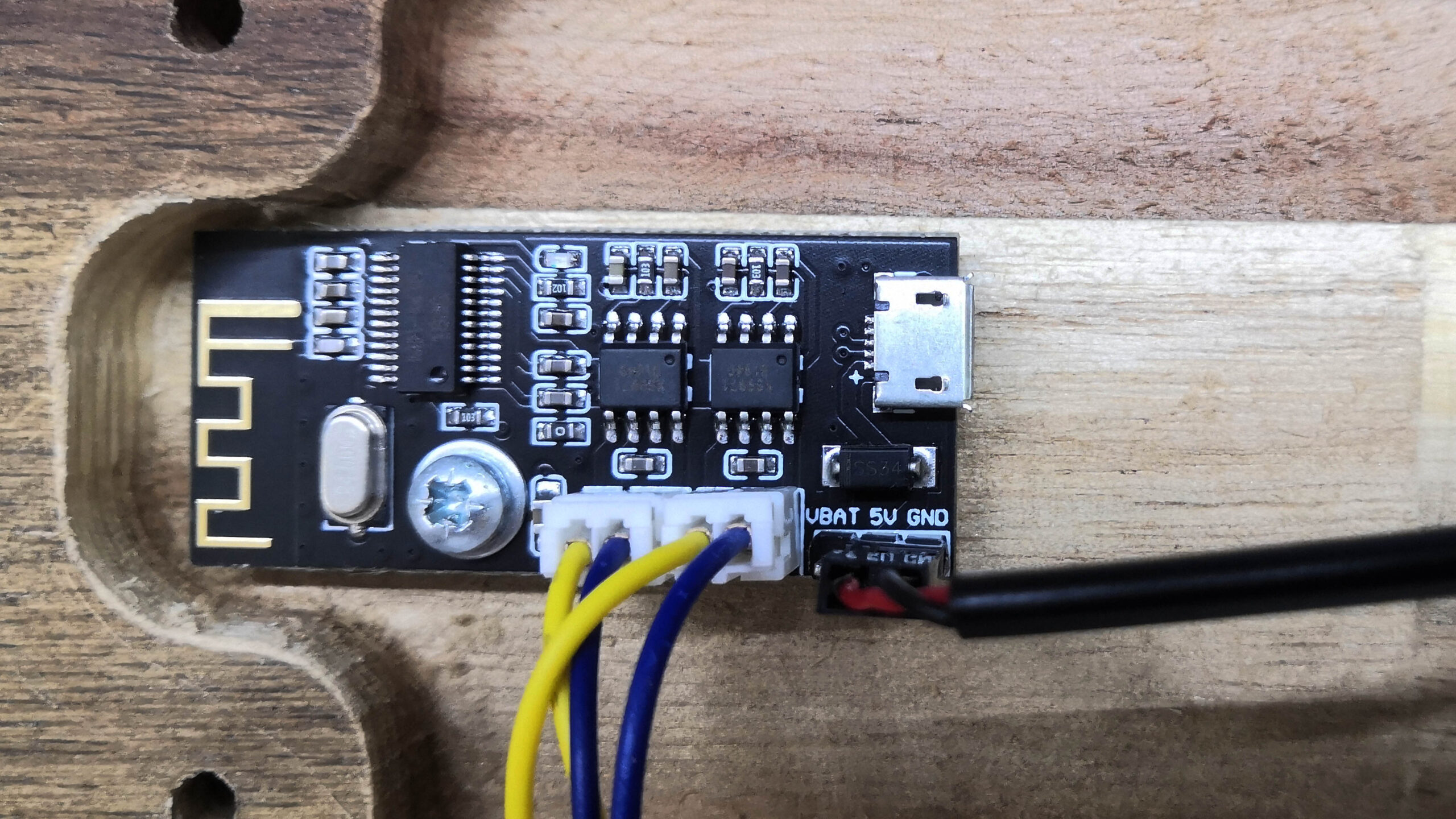

U těchto reproduktorů jsem nechtěl žádné ovládací prvky, proto volba BT modulu padla na MH-MX8. U některých prodejců je označován jako M38.
Konstrukce reproduktorů

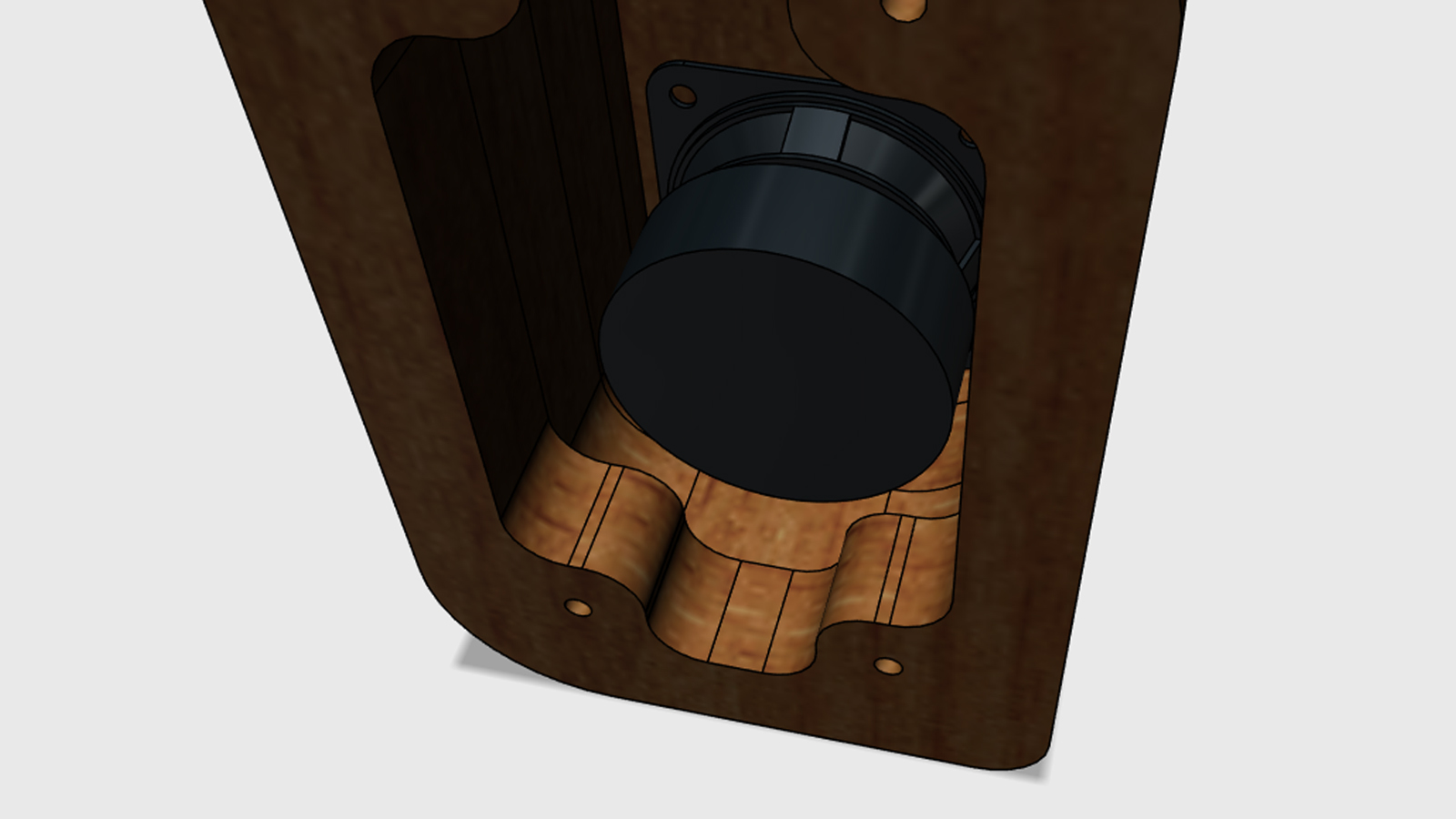

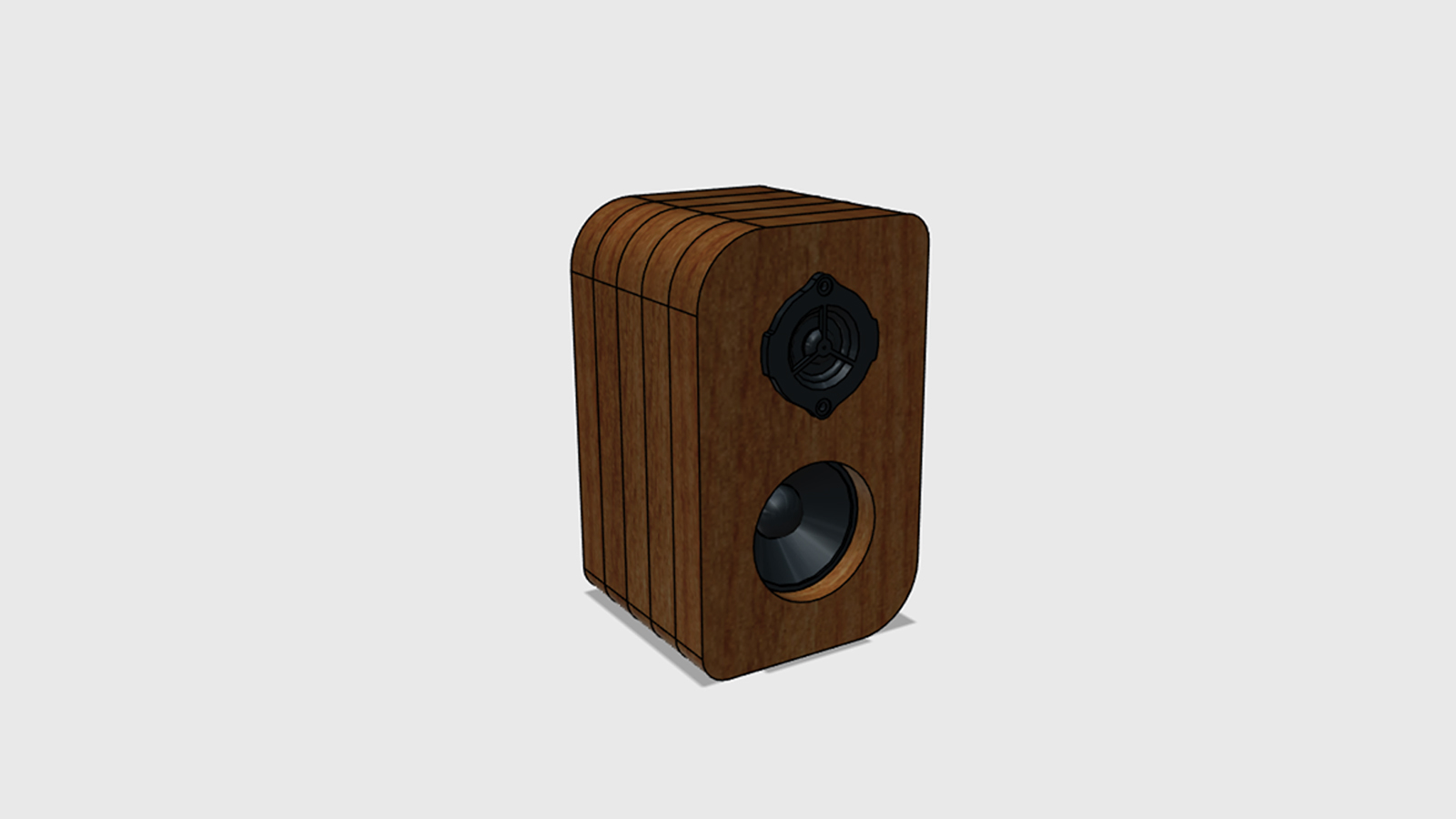

Reproduktor se skládá z pěti vrstev akátové spárovky, čtyři jsou slepené a pátou – zadní je možné od zbytku odšroubovat. Předposlední vrstva má vyfrézované kapsy pro čtvercové matky, které je do nich nutné před lepením vložit.
Výroba reproduktorů

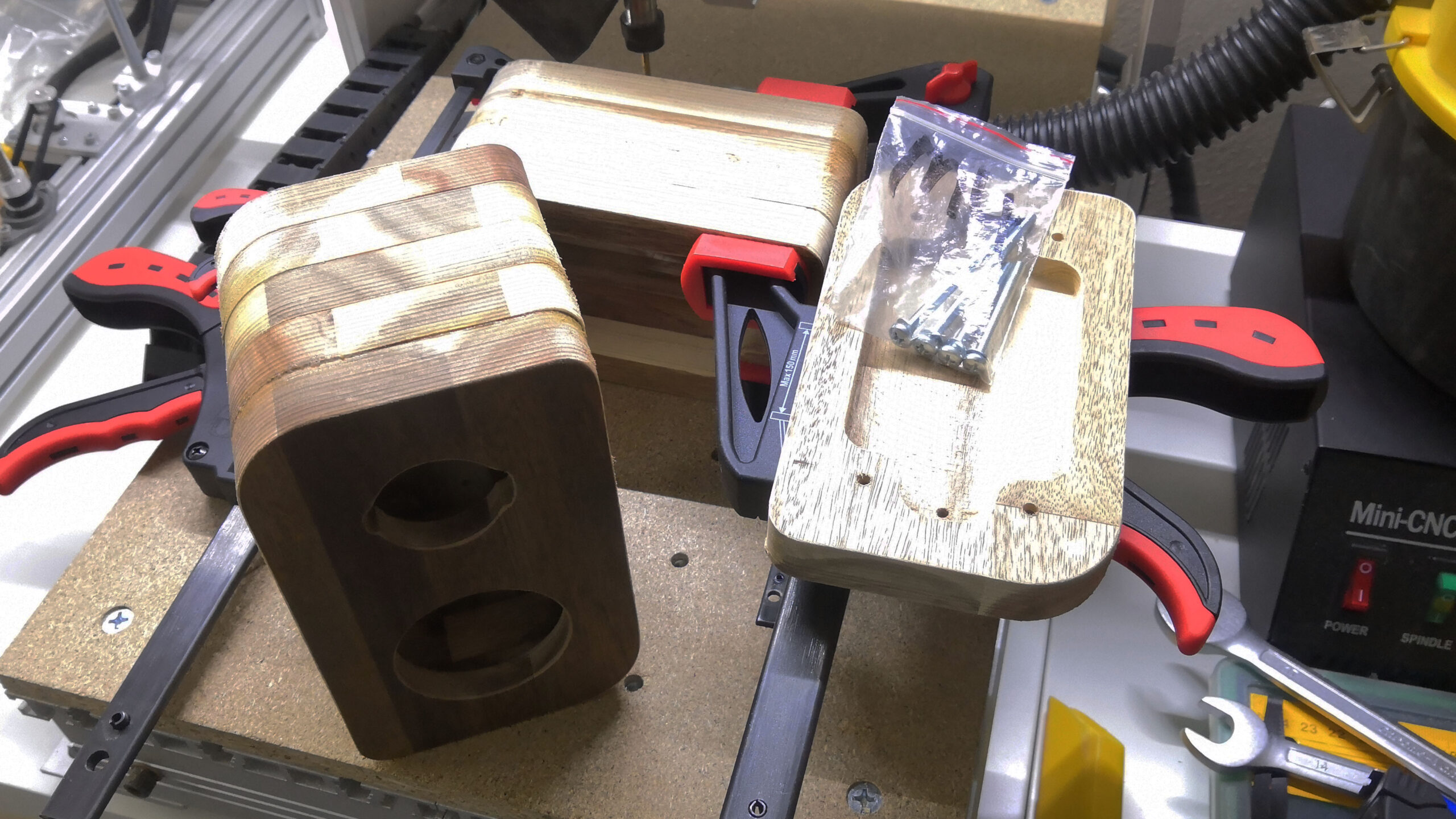

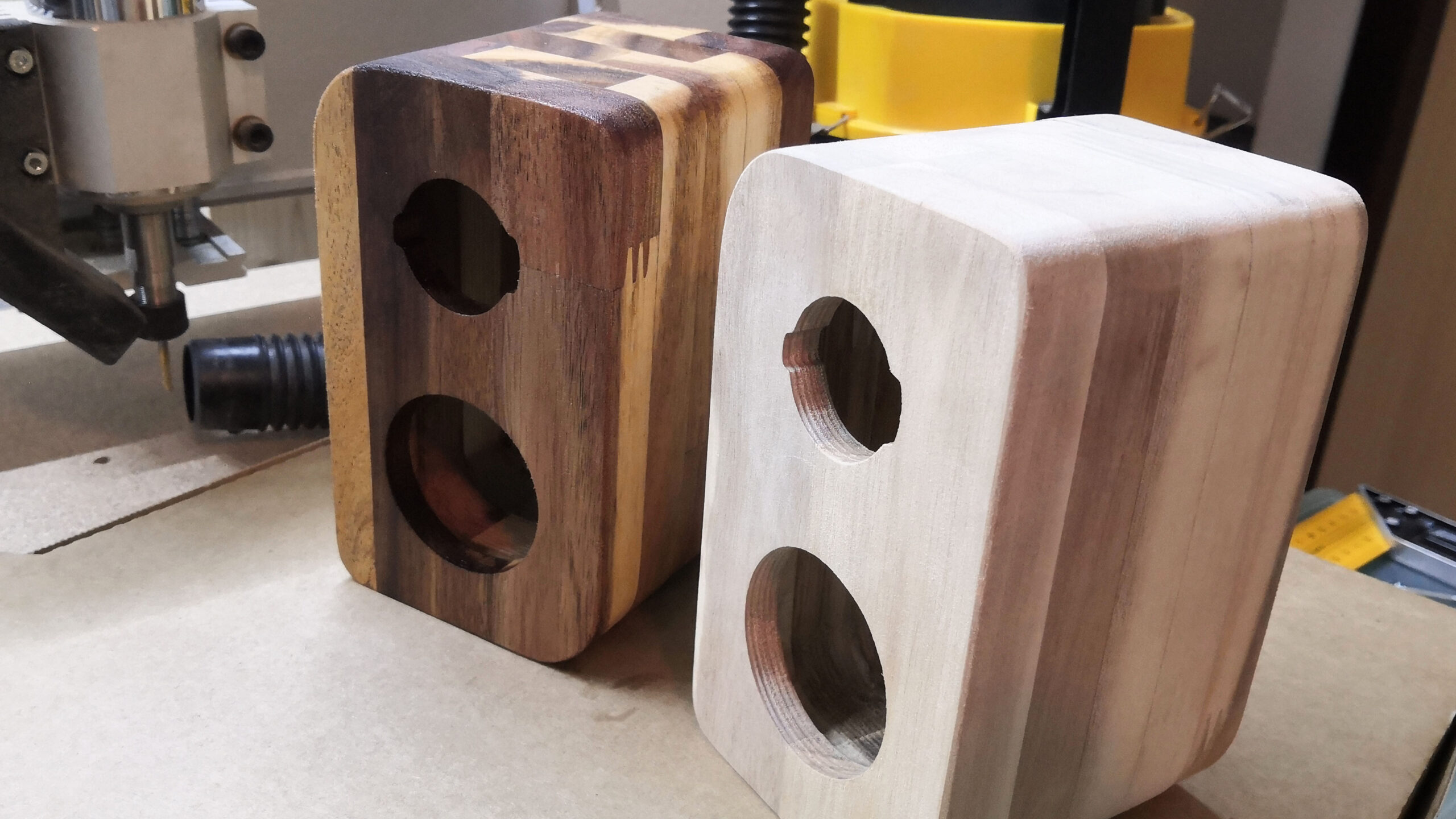

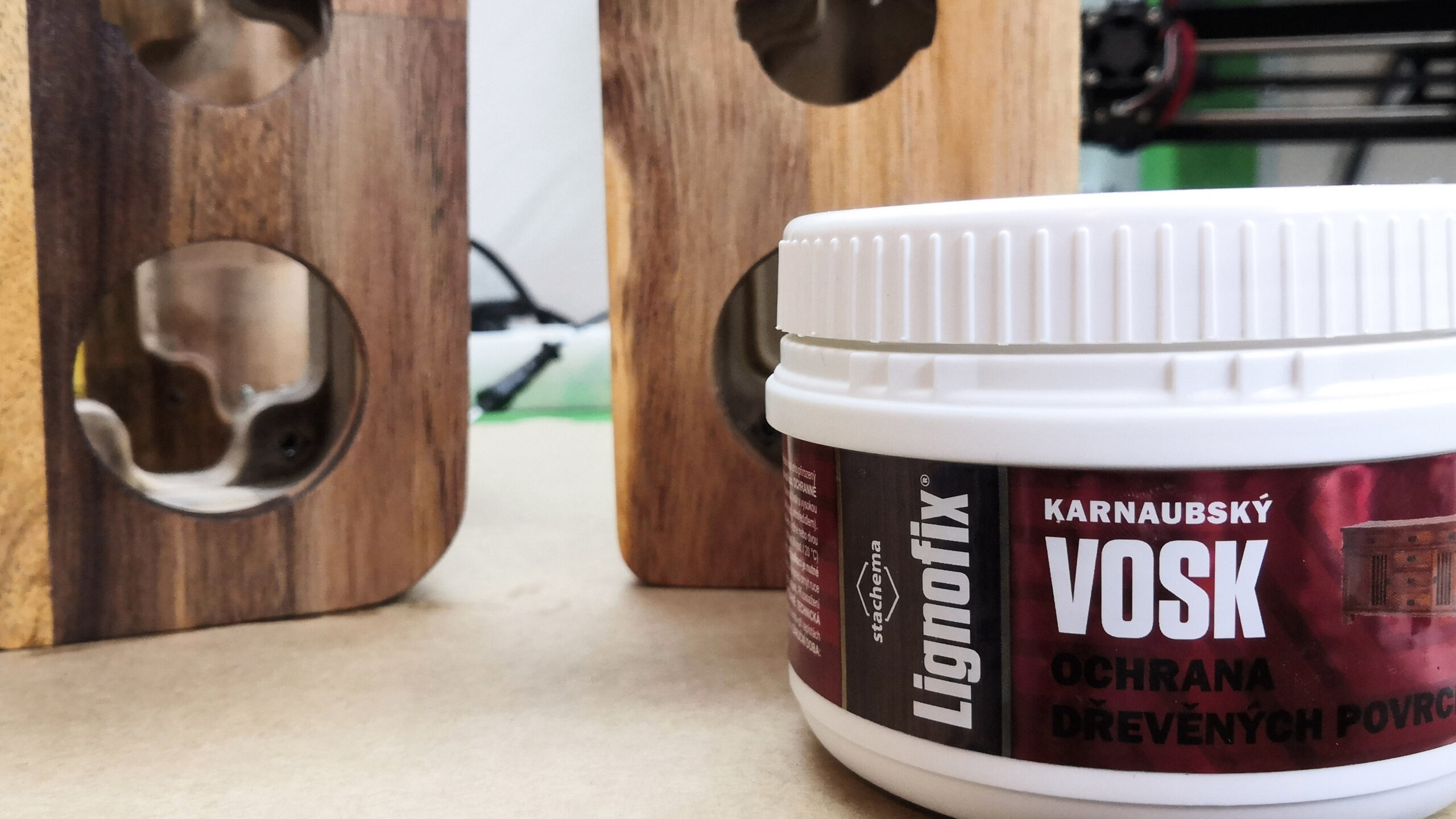

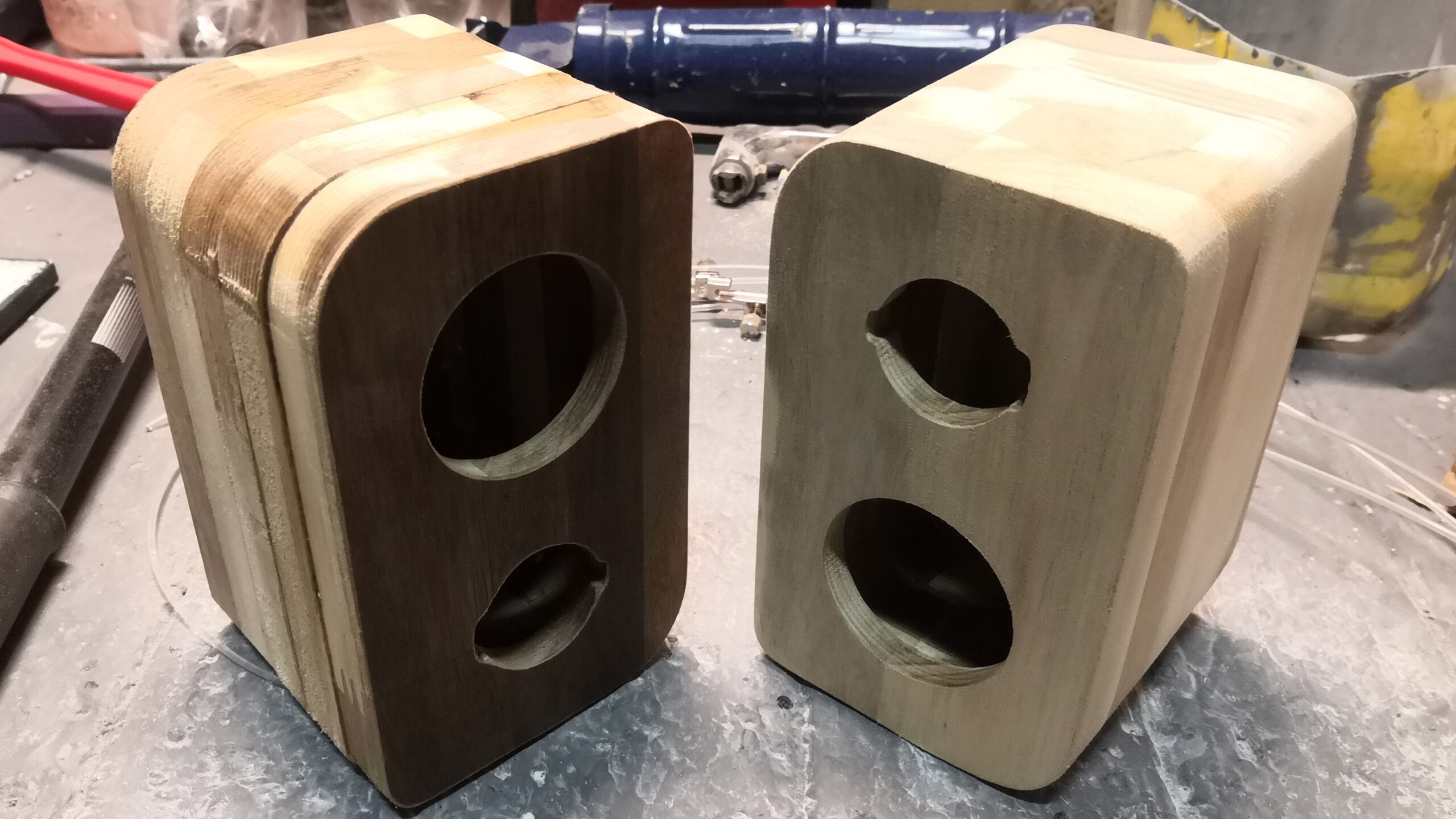

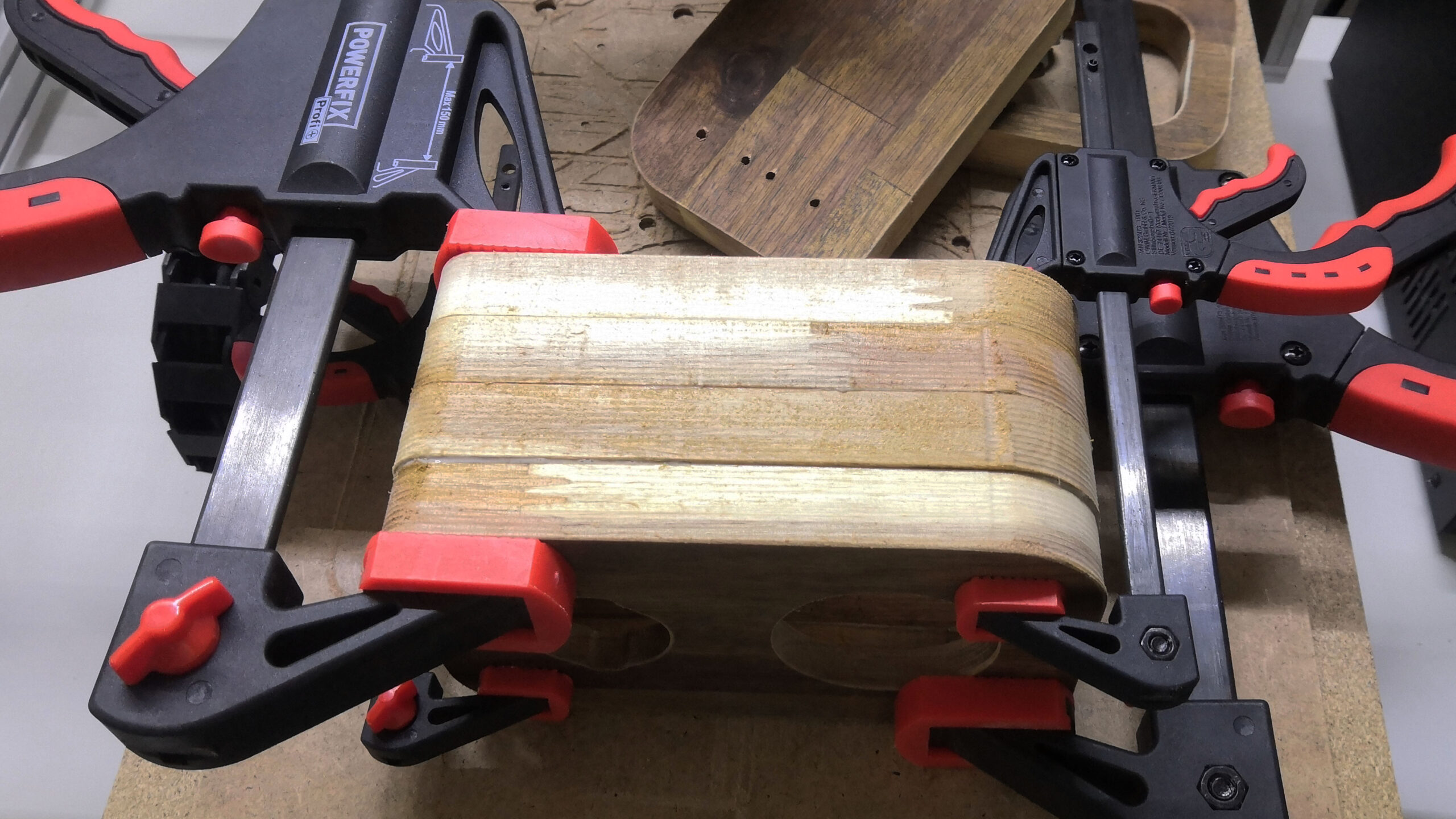

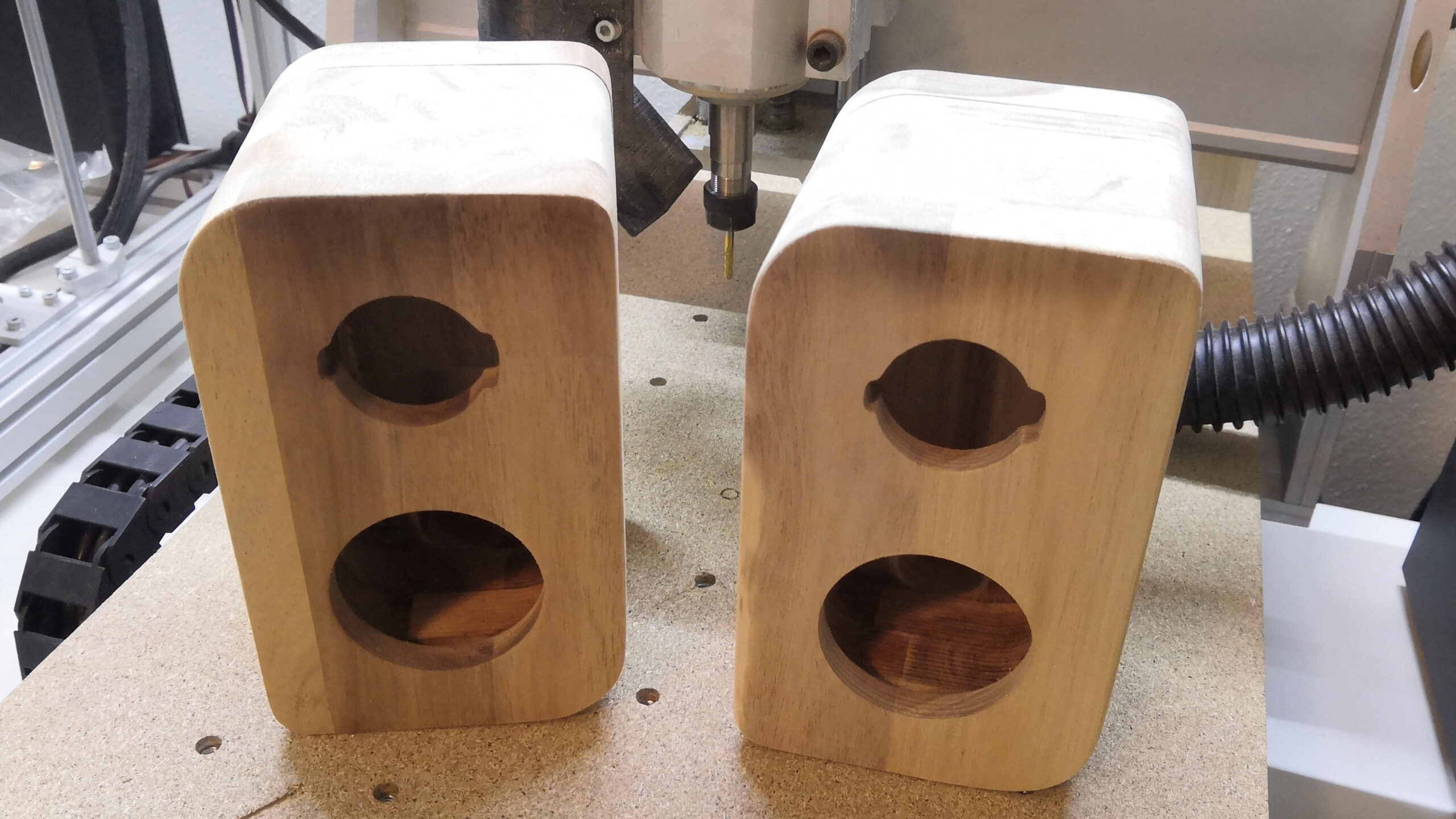

Jak jsem již psal u projektu prvního BT reproduktoru, tentokrát jsem si dal více záležet na dokumentaci výrobního procesu reproduktorů. V následující galerii je vidět lepení jednotlivých vrstev, rozdíl před a po obroušení a nakonec i srovnání bez povrchové úpravy a po aplikaci vosku.
Zapojení reproduktorů

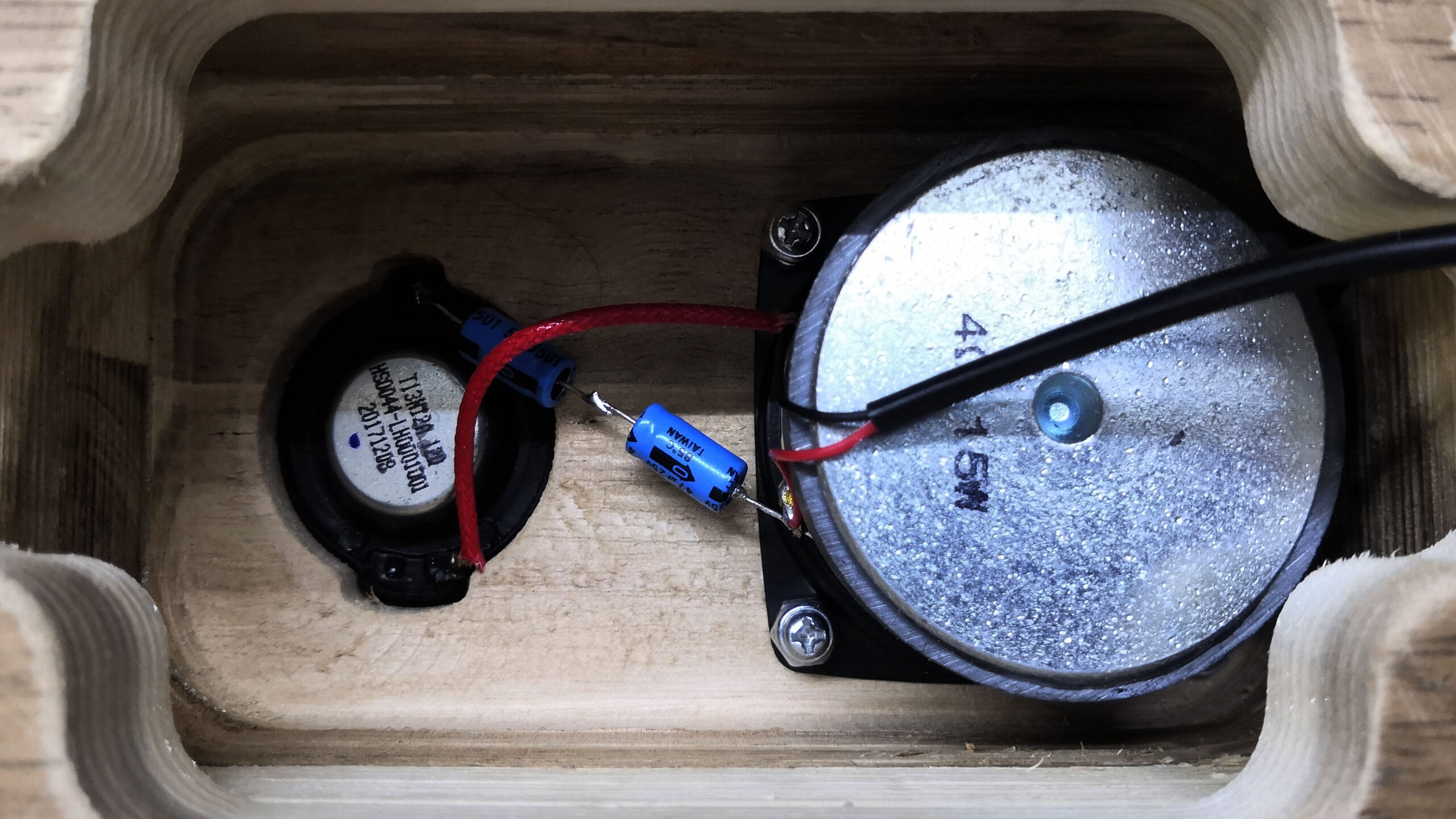

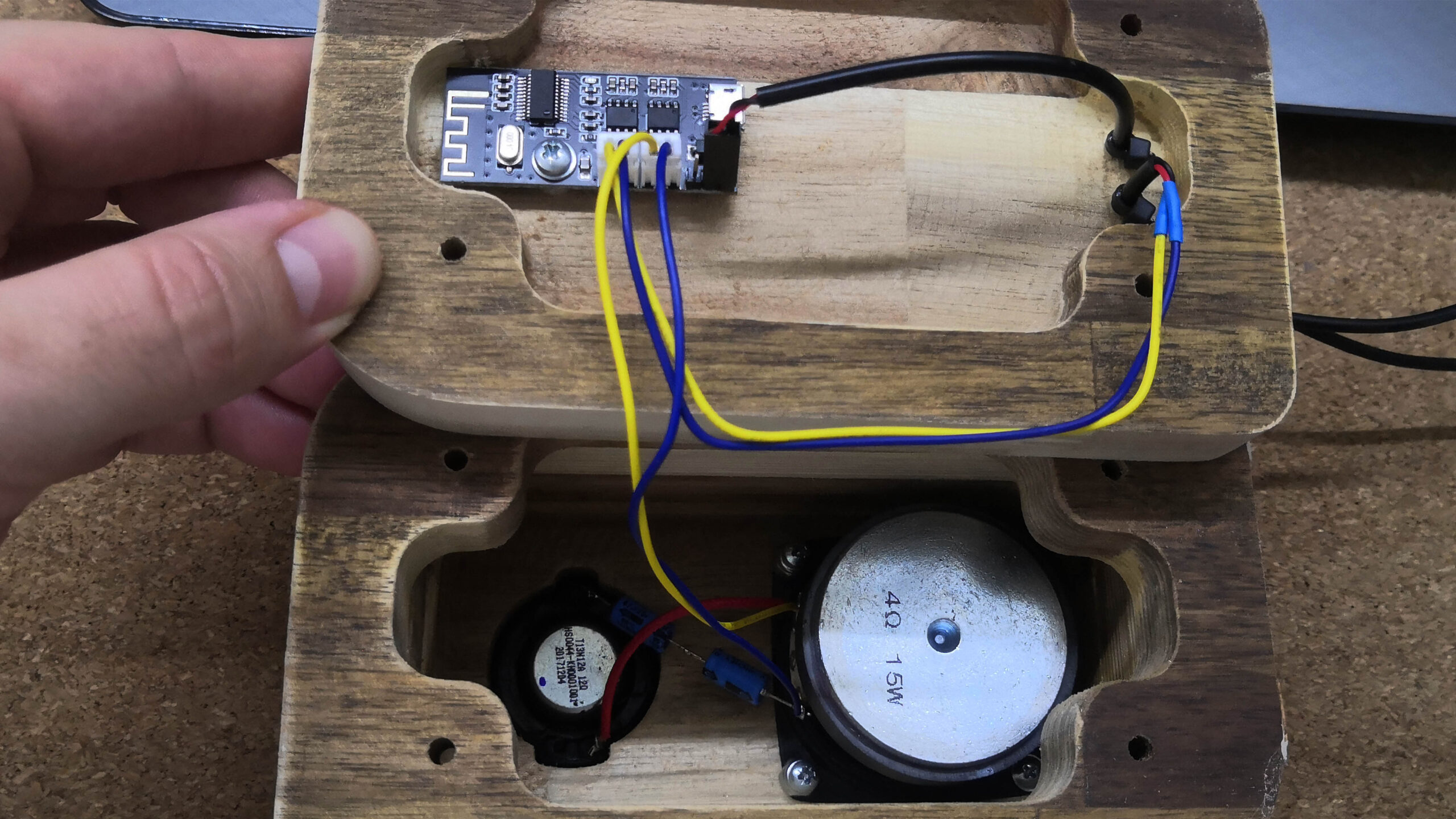

Zapojení je velice jednoduché. Pro oddělení výškových reproduktorů jsem jako výhybku použil pouze dva antiparalelně zapojené kondenzátory s kapacitou 47 μF. Širokopásmové reproduktory jsou zapojeny přímo na výstup BT modulu. K němu stačí připojit napájecí napětí a máme hotovo.
Lampa z akátového dřeva

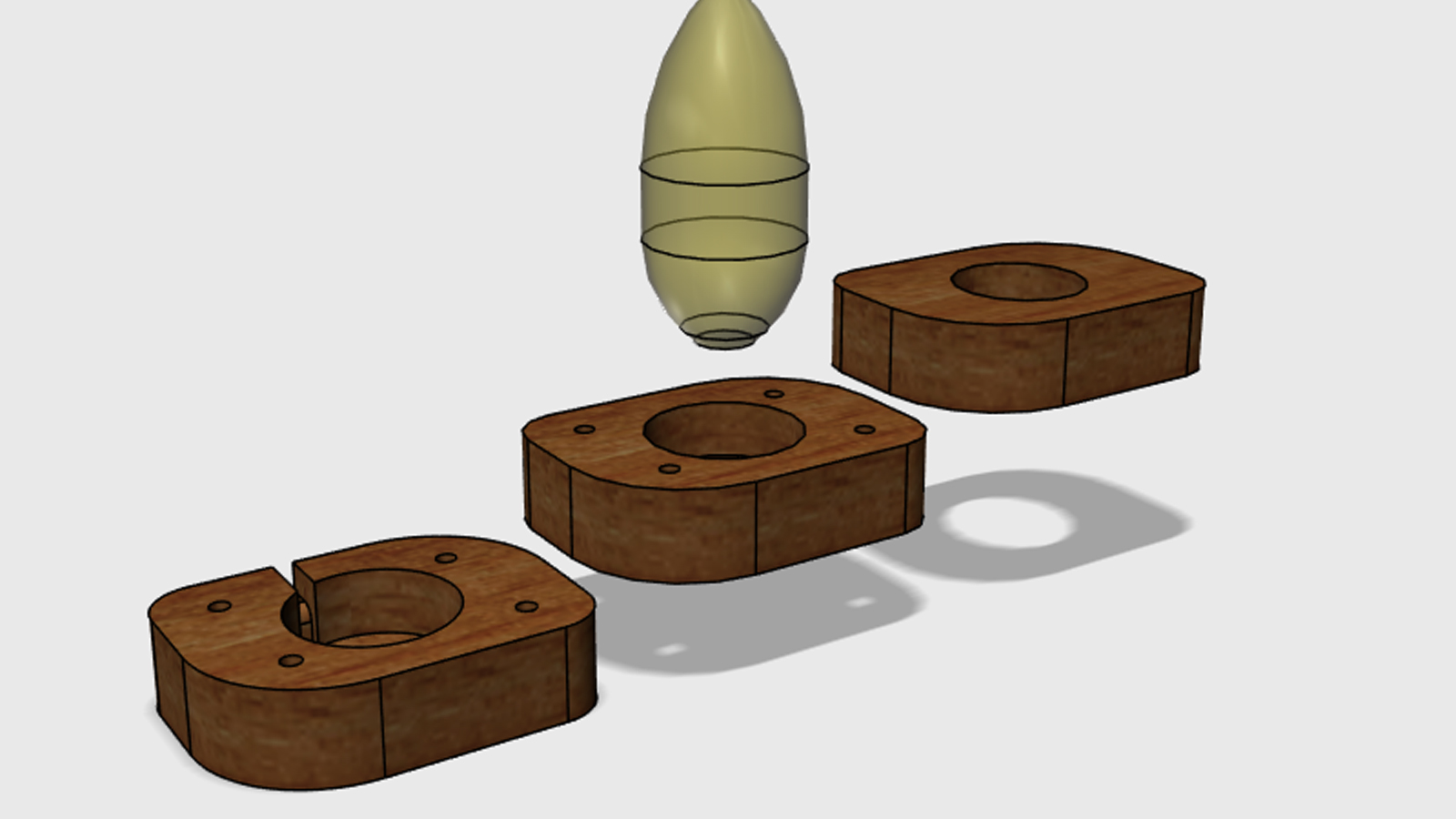

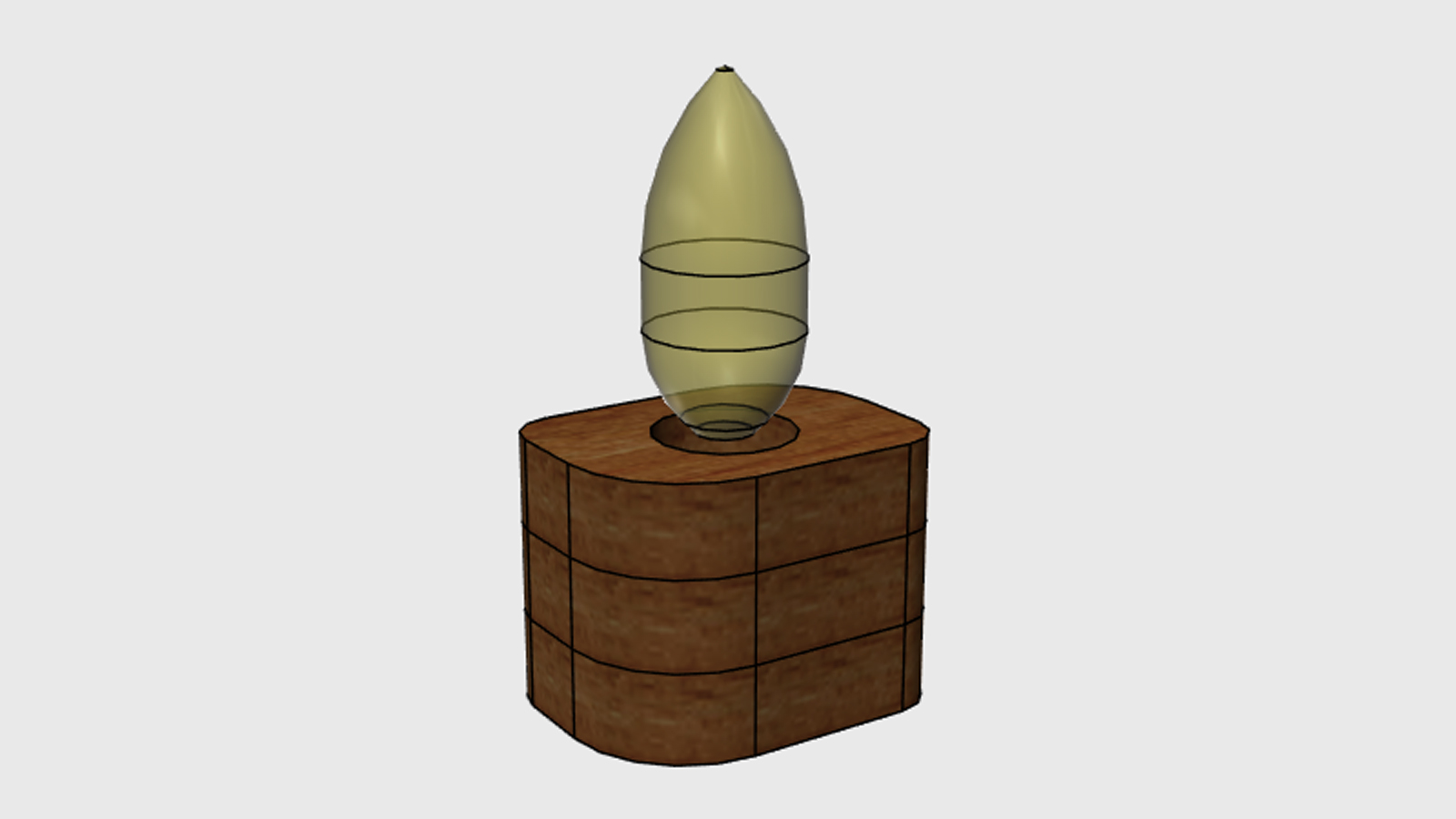

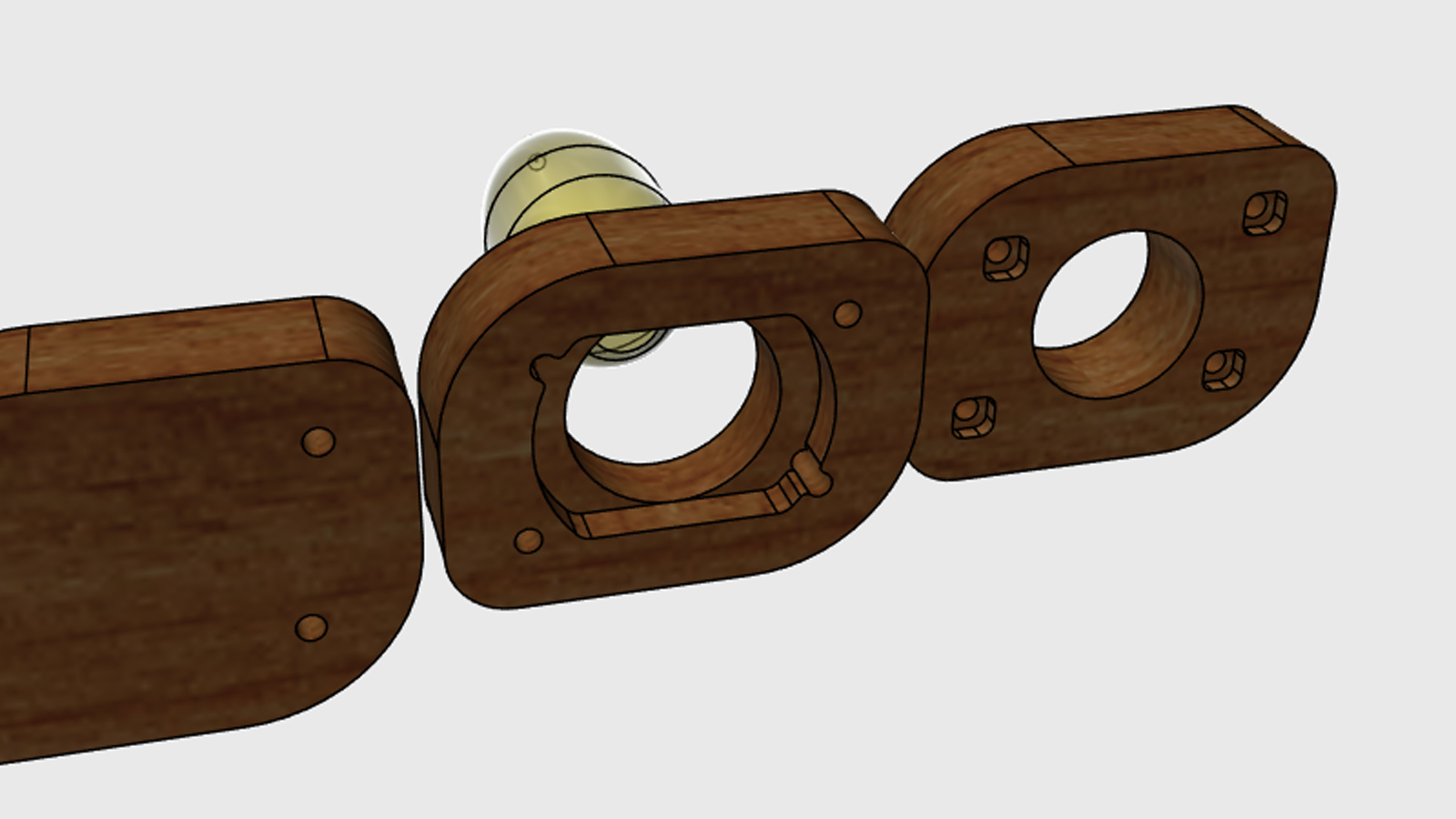

Po nějaké době od výroby BT reproduktorů mi došlo, že se mi doma „povaluje“ objímka E14 a jedna stmívací LED žárovka. Rozhodl jsem se BT reproduktory doplnit o malou stolní lampu. Princip konstrukce je u lampy totožný. Stmívač se nachází na přívodním síťovém kabelu.

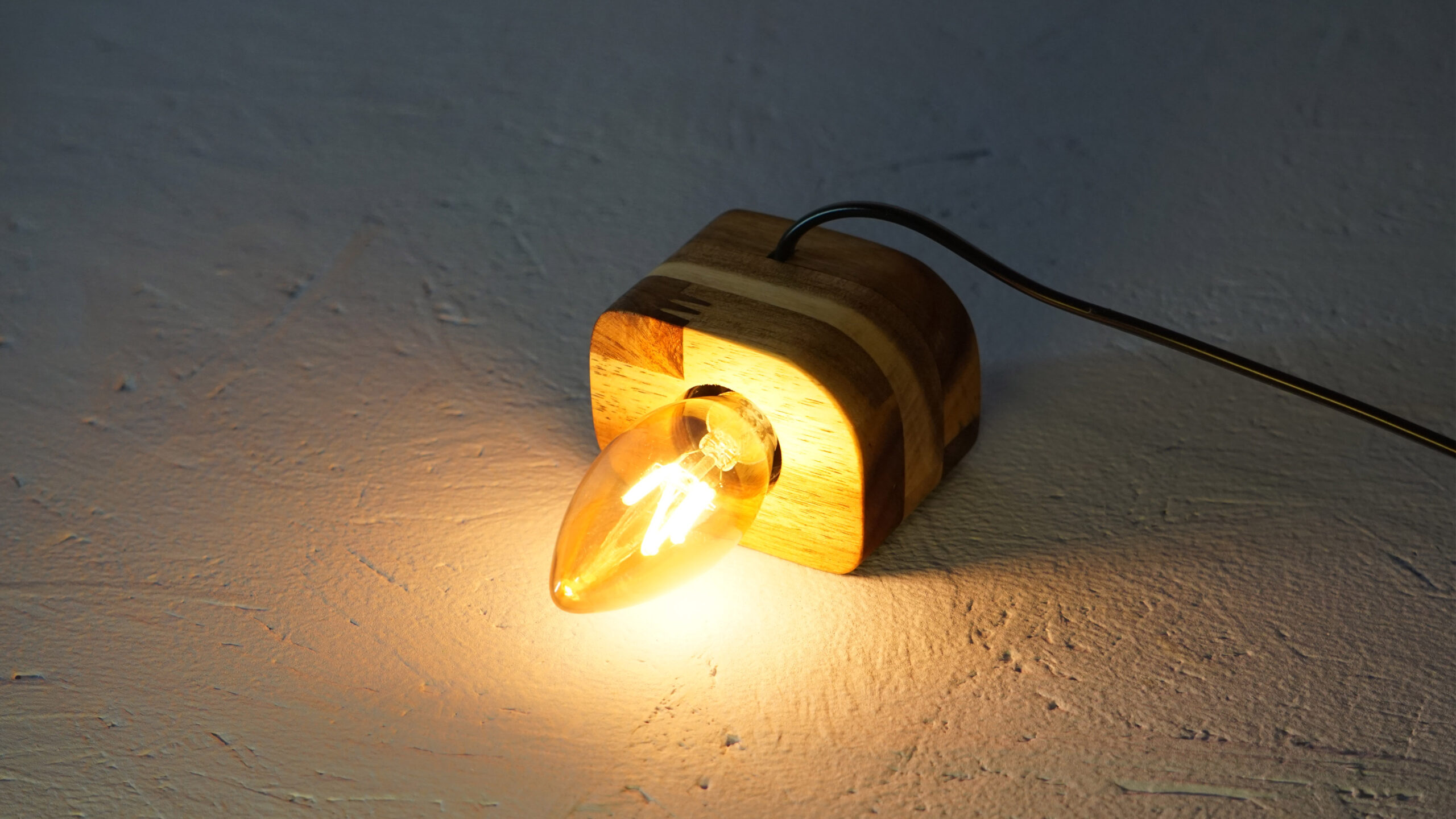

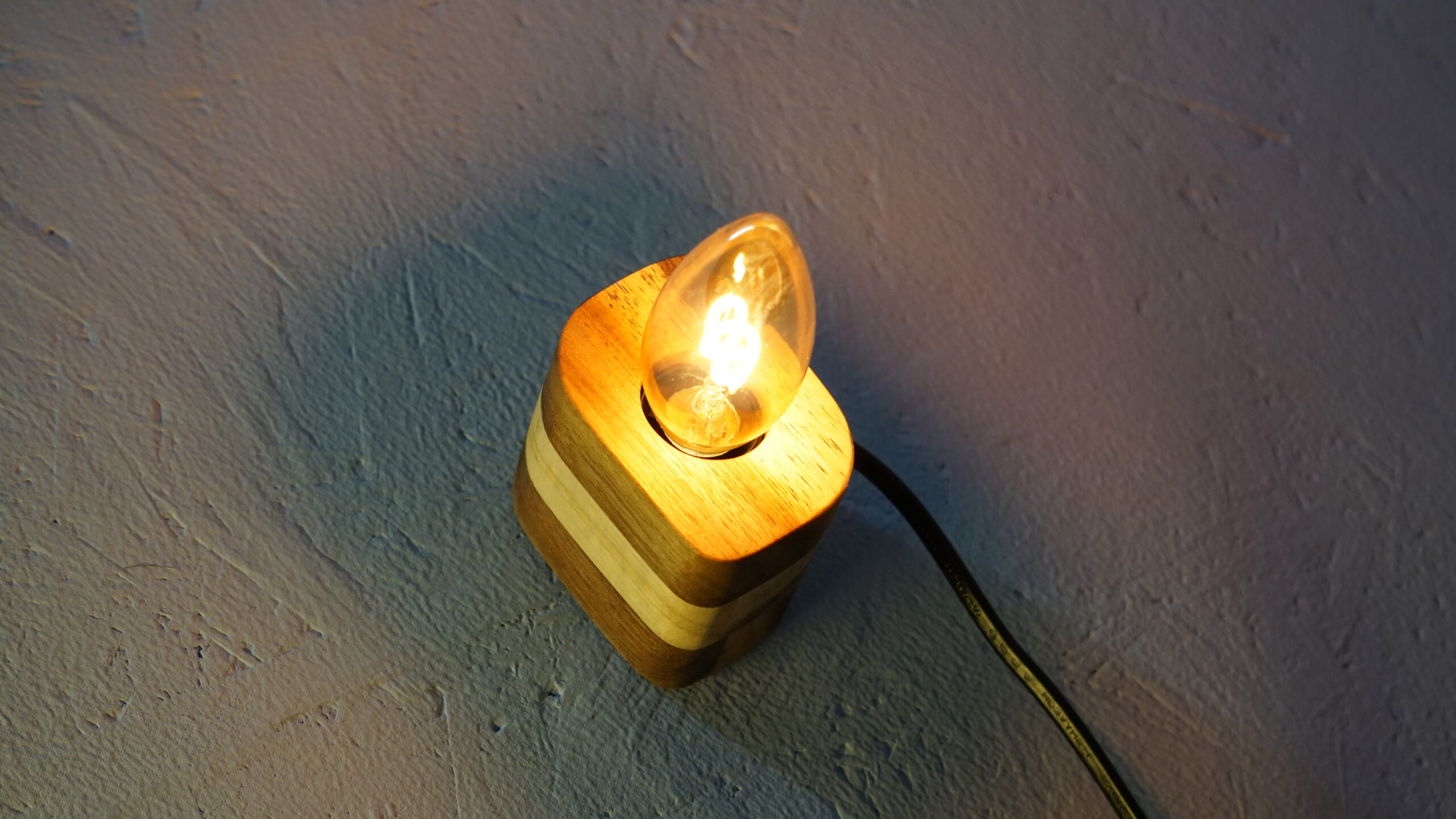

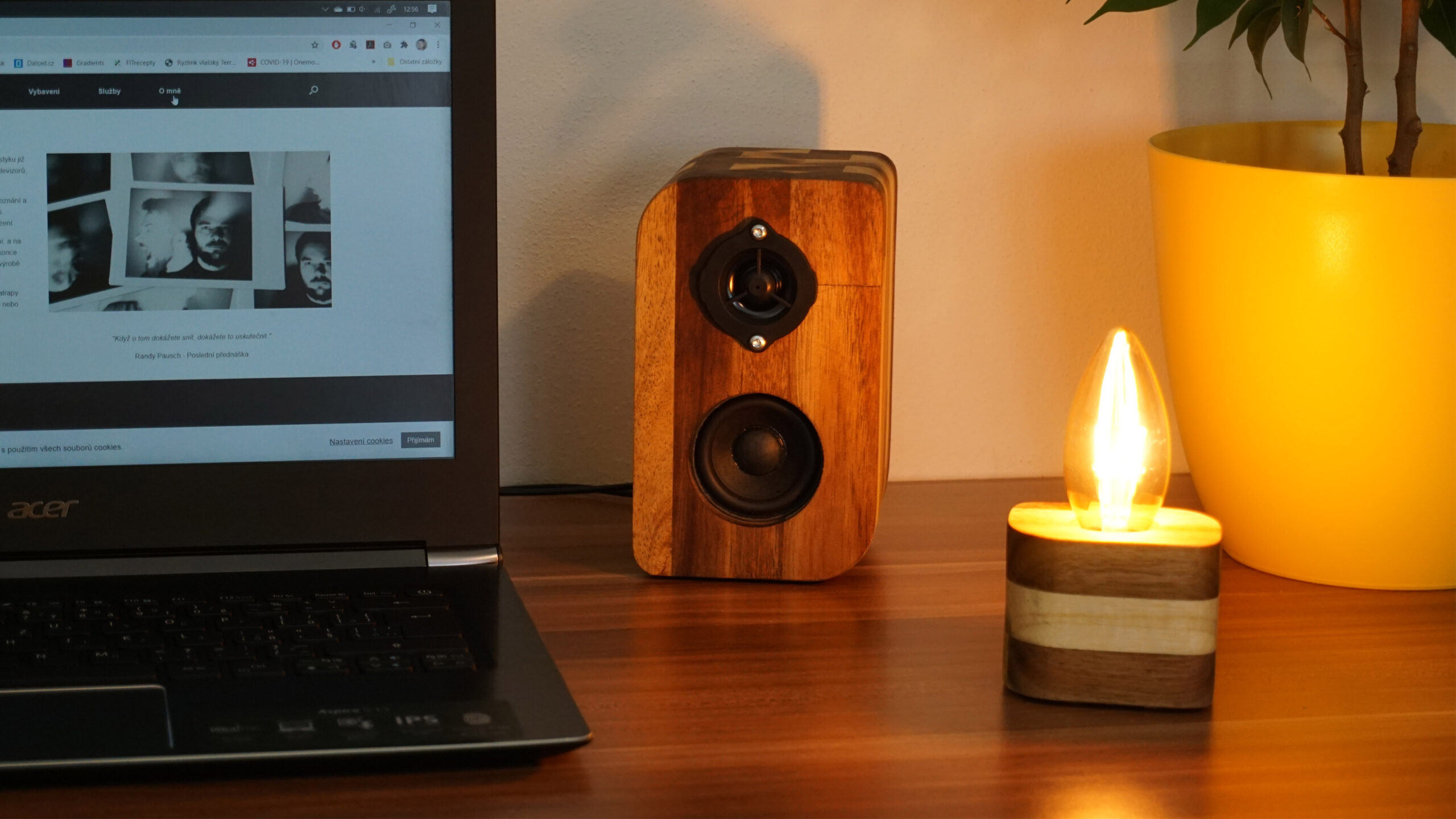

Lampa reproduktory na pracovním stole krásně doplňuje. Vzhledem k charakteru spíše intimního osvětlení není úplně ideální na práci.
