Po výrobě přilby pro film The Blaster II, která z důvodu omezené tiskové plochy mé tiskárny musela být rozdělena na 3 části, jsem se rozhodl, že potřebuji tiskárnu s větší tiskovou plochou. Na trhu je několik možností, ale u každé se našlo několik negativ, které mě přivedly k myšlence sestrojit si tiskárnu kompletně dle vlastního návrhu.
Každý nový projekt začíná nápadem, který se dál rozvíjí.
Základní inspirací je tiskárna Folger Tech FT-5, jejíž konstrukci jsem si upravil dle svých představ. Stejně tak je upravena i veškerá elektronika a přidány další funkce, které mi u originální tiskárny chybí.

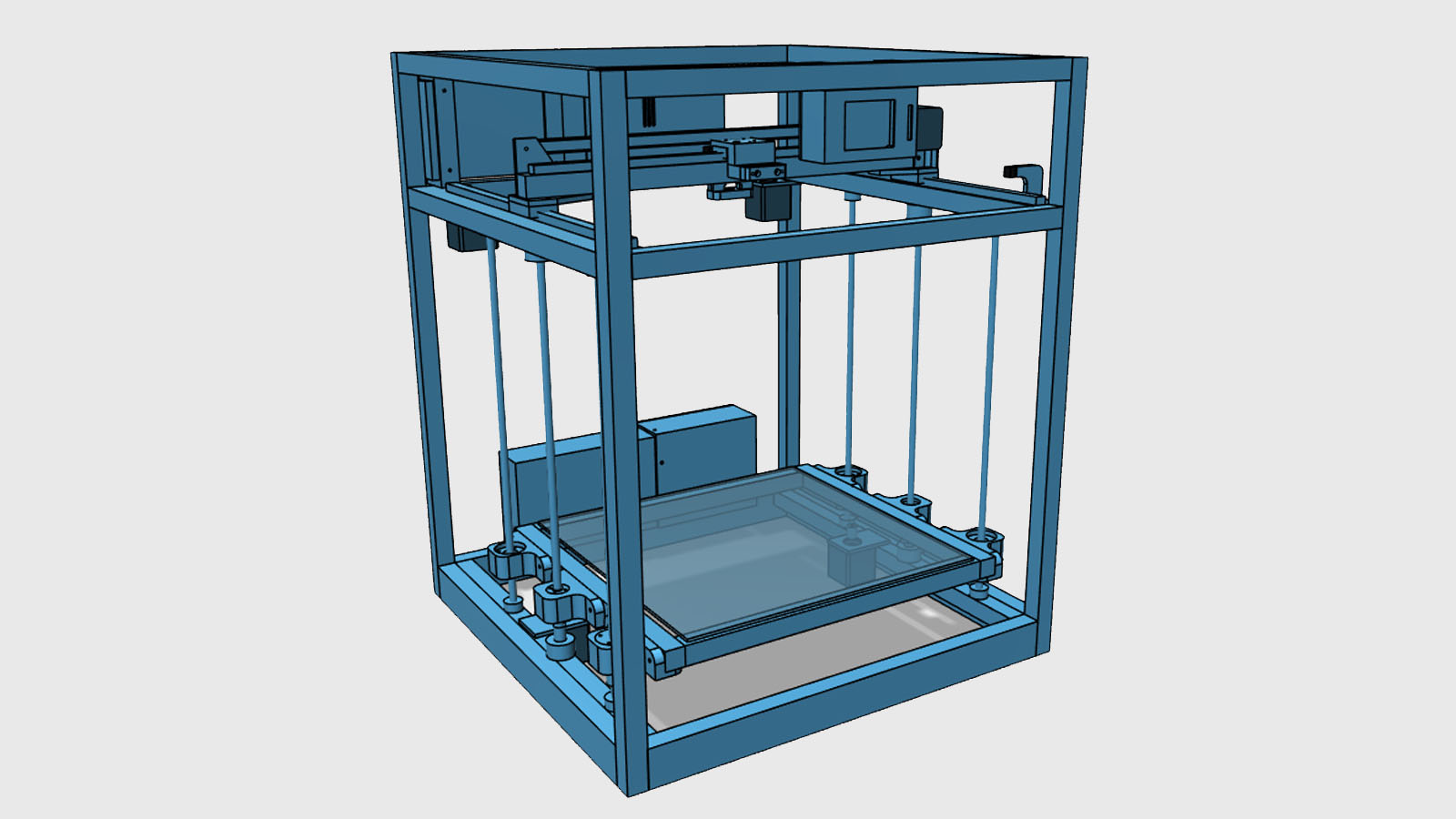

Před realizací nápadu je nezbytný design výsledného produktu.
Před samotnou výrobou tiskárny bylo nutné podrobně naplánovat mechanické uspořádání.
Základem je konstrukce složená z hliníkových profilů 20*20 mm, v některých částech byly použity profily 20*40 mm. Profily jsou spojeny pomocí úhelníků.
Pro pohyb v osách X a Y byly použity lineární ložiska MGH12 a řemen GT2, pro osu Z ocelová tyč o průměru 8 mm s lineárními ložisky a závitová tyč T8 se stoupáním 2 mm.
Pro realizaci projektu je třeba naplánovat technologie výroby nového produktu.
Všechny základní konstrukční prvky jako hliníkové profily, ložiska a spojovací materiál byly zakoupeny od různých dodavatelů z ČR, Německa a Číny. Další mechanické prvky byly realizovány pomocí 3D tisku na mé první FDM tiskárně.

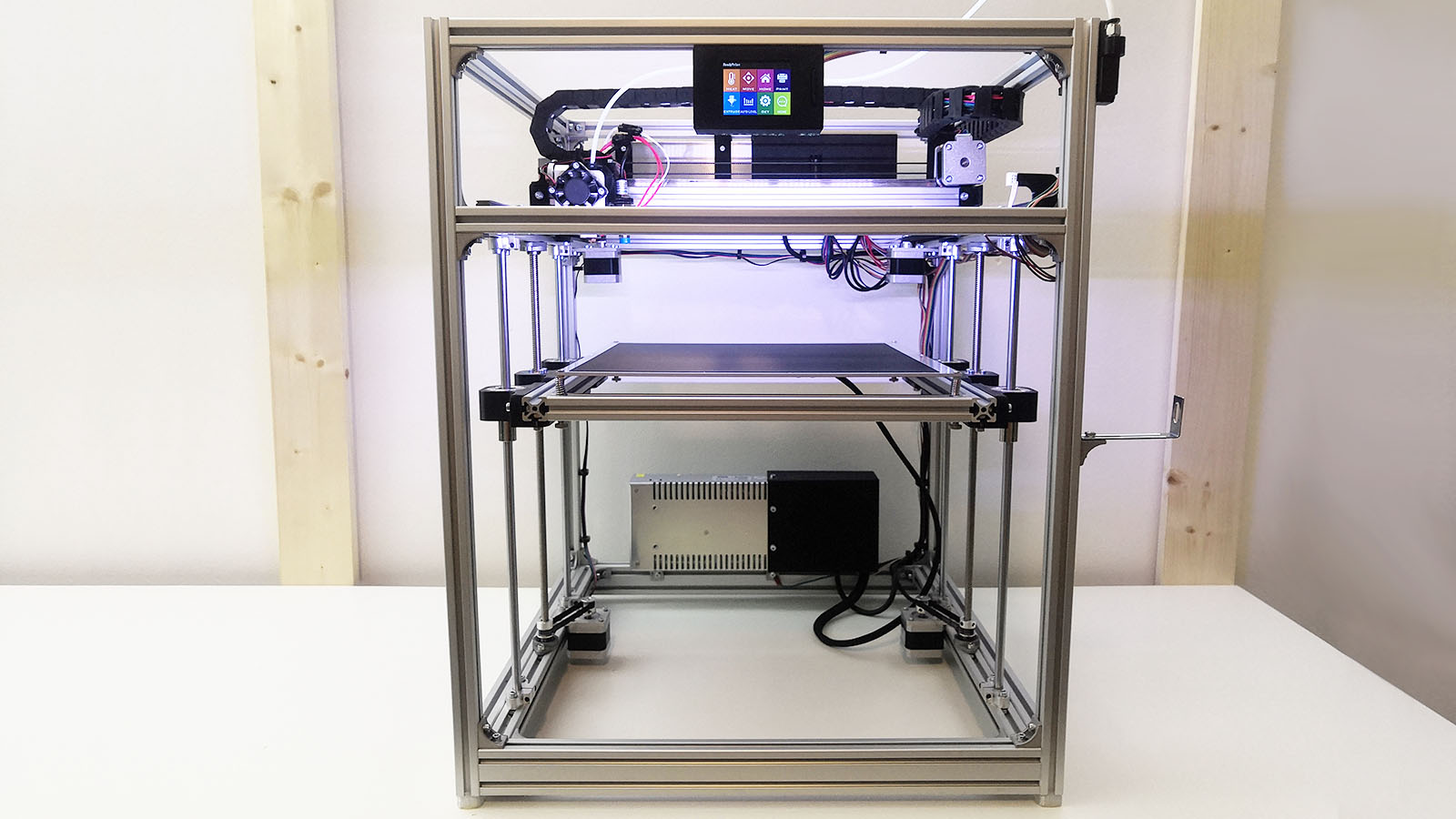

Finální fází projektu je jeho fyzická realizace.
Mechanické díly
Mechanické díly byly zakoupeny již v požadovaných rozměrech, tudíž nebylo třeba žádných dodatečných úprav a „stačilo pouze“ vše složit dohromady.
Pro tisknuté díly bylo použito černé PET-G, výška vrstvy tisku nastavena na 0,2 mm při průměru trysky 0,4 mm.
Elektronika
Pro řídicí elektroniku jsem zvolil čínského výrobce Makerbase.
- Základní deska je MKS Gen L V1.0.
- Pro ovládání jsem použil dotykový panel MKS TFT24 s Wi-Fi modulem MKS TFT-WIFI V1.0.
Drivery motorů jsem zvolil TMC2130 pro tišší chod při tisku. Motory jsou použity standardní Nema42 (17HS4401).
Napájení elektroniky jsem navrhl dvojité – 12 V pro řídicí elektroniku, motory, vyhřívání trysky atd. Pro vyhřívanou podložku je použit zdroj 24 V z důvodu rychlejšího výhřevu. Spínání vyhřívání je realizováno MOS-FET modulem.
Silová část obsahuje také modul pro detekci výpadku napájecího napětí, který je připojen na ovládací panel, díky čemuž je možné v případě výpadku napájení po opětovném spuštění pokračovat v tisku. Na ovládací panel je připojen také modul detekce filamentu, díky čemuž tiskárna pozastaví tisk v případě, že filament dojde.
